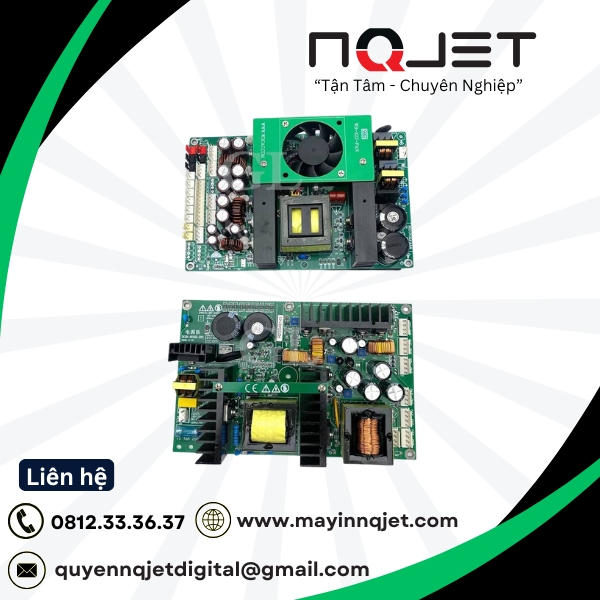

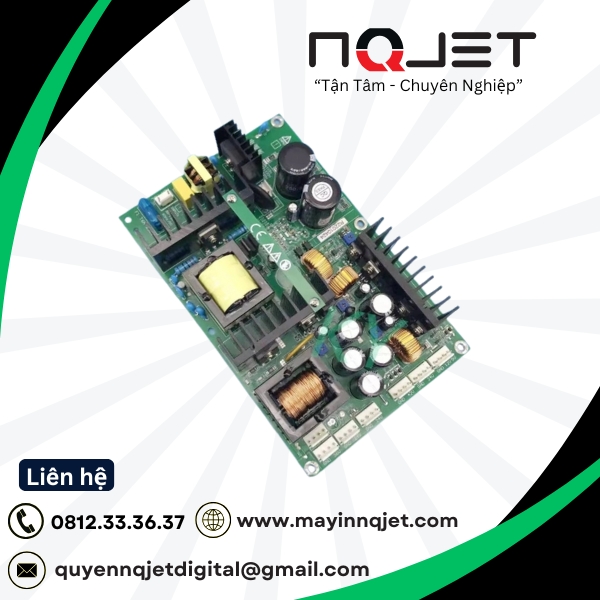

Nguồn tổng máy in khổ lớn hay còn được gọi là mainboard nguồn, bo nguồn tổng, đóng vai trò như trung tâm phân phối điện năng của máy in. Đây là board nguồn tổng cung cấp nguồn điện cho máy in quảng cáo, máy in decal, máy in bạt, máy in UV hoạt động bao gồm tất cả hệ thống main, linh kiện. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về nguồn tổng máy in bạt 1m8/2m5/3m2, từ thông số kỹ thuật chi tiết, ưu điểm nổi bật đến khả năng ứng dụng với các dòng máy in phổ biến trên thị trường hiện nay.

1. Thông số kỹ thuật chi tiết nguồn tổng máy in khổ lớn

1.1. Thông số cơ bản

Nguồn tổng máy in khổ lớn được thiết kế với các thông số kỹ thuật chuẩn công nghiệp, tích hợp nhiều mức điện áp đầu ra để đáp ứng nhu cầu của các linh kiện khác nhau trong máy in.

Thông số kỹ thuật	Chi tiết
Điện áp đầu vào	110-220V AC (85-264V AC)
Tần số đầu vào	50/60Hz
Điện áp đầu ra	12V, 24V, 36V, 42V DC
Dòng điện đầu ra	5A-15A tùy mức điện áp
Công suất tổng	300W-500W
Hiệu suất	≥80-85%
Kích thước	250×150×60mm
Trọng lượng	800-1200g
Chất liệu vỏ	Nhôm hợp kim với lỗ tản nhiệt

1.2. Cấu hình đầu ra đa mức

Nguồn tổng máy in bạt 1m8/2m5/3m2 tích hợp chuẩn nguồn ra 12V, 24V, 36V, 42V, giúp thay thế các nguồn máy in decal, máy in bạt đơn như: Nguồn 12V, Nguồn 24V, Nguồn 36V, Nguồn 42V.

• Đầu ra 12V/5A: Cấp nguồn cho hệ thống điều khiển, cảm biến, đèn LED báo hiệu
• Đầu ra 24V/8A: Cấp nguồn cho motor kéo giấy, quạt tản nhiệt, bảng điều khiển
• Đầu ra 36V/10A: Cấp nguồn cho hệ thống sấy, đầu phun, motor chính
• Đầu ra 42V/10A: Cấp nguồn cho motor kéo bạt khổ lớn, hệ thống cuộn xả

1.3. Tính năng bảo vệ an toàn

• Bảo vệ quá tải (Overload Protection): Tự động ngắt từng kênh khi dòng điện vượt quá giới hạn
• Bảo vệ quá áp (Over Voltage Protection): Ngăn chặn điện áp đầu ra vượt ngưỡng an toàn
• Bảo vệ quá nhiệt (Over Temperature Protection): Tự động cắt nguồn khi nhiệt độ quá cao
• Bảo vệ ngắn mạch (Short Circuit Protection): Bảo vệ thiết bị khỏi tình trạng chập điện
• Cách ly điện từ: Giảm nhiễu điện từ ảnh hưởng đến chất lượng bản in

2. Ưu điểm nổi bật của nguồn tổng máy in khổ lớn

2.1. Thiết kế nhỏ gọn, tiết kiệm không gian

Nguồn tổng máy in khổ lớn có thiết kế nhỏ gọn, tiện lợi giúp tiết kiệm số lượng và diện tích sử dụng hơn so với việc sử dụng nhiều nguồn đơn lẻ. Thay vì phải lắp đặt 4 nguồn riêng biệt cho các mức điện áp khác nhau, bạn chỉ cần một nguồn tổng duy nhất.

2.2. Hiệu suất cao và ổn định

Sử dụng công nghệ switching hiện đại với hiệu suất lên đến 80-85%, nguồn tổng máy in bạt 1m8/2m5/3m2 đảm bảo cung cấp điện ổn định cho tất cả các hệ thống của máy in, từ đầu phun đến motor kéo bạt.

2.3. Dễ dàng lắp đặt và bảo trì

Với thiết kế tích hợp, việc lắp đặt và bảo trì nguồn tổng máy in decal trở nên đơn giản hơn nhiều. Chỉ cần một điểm kết nối nguồn đầu vào và các đầu ra được phân bố rõ ràng theo từng mức điện áp.

2.4. Giảm nhiễu điện từ

Nguồn tổng máy in khổ lớn được thiết kế với hệ thống lọc nhiễu hiệu quả, giảm thiểu ảnh hưởng của nhiễu điện từ đến chất lượng bản in và hoạt động của các linh kiện nhạy cảm.

2.5. Chi phí hiệu quả

Thay vì đầu tư 4 nguồn riêng biệt, việc sử dụng một nguồn tổng máy in khổ lớn giúp tiết kiệm chi phí đầu tư ban đầu và chi phí bảo trì lâu dài.

>> Xem thêm: Nguồn tổ ong cho máy in bạt quảng cáo công suất 42V – 10A

3. Ứng dụng và khả năng tương thích

3.1. Máy in bạt khổ lớn 1m8

Nguồn tổng máy in bạt 1m8/2m5/3m2 phù hợp hoàn hảo với các dòng máy in bạt khổ 1m8, cung cấp nguồn ổn định cho:

• Hệ thống điều khiển chính (12V)
• Motor kéo bạt và giấy (24V/36V)
• Đầu phun Epson DX5, DX7, XP600, I3200 (24V/36V)
• Hệ thống sấy và làm nóng (42V)

3.2. Máy in bạt khổ lớn 2m5

Đối với máy in bạt khổ lớn 2m5, nguồn tổng máy in khổ lớn đảm bảo cung cấp đủ công suất cho:

• Cụm đầu phun kép XP600 hoặc DX5
• Hệ thống motor cuộn và xả bạt công suất lớn
• Bảng điều khiển và màn hình LCD
• Hệ thống tản nhiệt và quạt làm mát

3.3. Máy in bạt khổ lớn 3m2

Nguồn tổng máy in bạt 1m8/2m5/3m2 đặc biệt quan trọng đối với máy in khổ lớn 3m2, nơi yêu cầu công suất cao và độ ổn định tuyệt đối:

• Đầu phun Konica 512i-30pl với tốc độ 60-65m²/h
• Motor kéo bạt chịu lực lên đến 60kg
• Hệ thống sấy công suất lớn
• Cảm biến vị trí và giới hạn chính xác

3.4. Máy in decal chuyên nghiệp

Nguồn tổng máy in decal phù hợp với các dòng máy in decal công nghiệp, đảm bảo:

• Độ ổn định cao cho in chi tiết nhỏ
• Giảm nhiễu để tăng chất lượng in
• Hỗ trợ đa dạng chất liệu từ decal trong, decal sữa đến backlit film

4. So sánh với hệ thống nguồn truyền thống

4.1. Nguồn tổng vs Nguồn đơn lẻ

Tiêu chí	Nguồn tổng	Nguồn đơn lẻ
Không gian lắp đặt	Tiết kiệm 70%	Chiếm nhiều diện tích
Chi phí đầu tư	Thấp hơn 30-40%	Cao do mua nhiều nguồn
Độ phức tạp lắp đặt	Đơn giản	Phức tạp, nhiều kết nối
Bảo trì	Dễ dàng	Khó khăn, nhiều điểm lỗi
Độ tin cậy	Cao	Thấp hơn do nhiều linh kiện

4.2. Hiệu quả kinh tế

Việc sử dụng nguồn tổng máy in khổ lớn mang lại hiệu quả kinh tế rõ rệt:

• Giảm 30-40% chi phí đầu tư ban đầu
• Tiết kiệm 50% thời gian lắp đặt
• Giảm 60% chi phí bảo trì hàng năm
• Tăng độ tin cậy hệ thống lên 25%

5. Hướng dẫn lắp đặt và sử dụng

5.1. Chuẩn bị lắp đặt

• Kiểm tra điện áp lưới điện (220V tại Việt Nam)
• Chuẩn bị dây dẫn phù hợp với từng mức dòng điện
• Đảm bảo không gian tản nhiệt đầy đủ
• Chuẩn bị sơ đồ kết nối chi tiết

5.2. Quy trình lắp đặt

1. Cắt hoàn toàn nguồn điện trước khi tiến hành lắp đặt
2. Cố định nguồn tổng vào vị trí thích hợp trong tủ điện
3. Kết nối nguồn đầu vào (L, N, PE) theo đúng tiêu chuẩn
4. Phân phối các đầu ra theo sơ đồ thiết kế:
   • 12V cho hệ thống điều khiển
   • 24V cho motor và quạt
   • 36V cho đầu phun và sấy
   • 42V cho motor kéo bạt chính
5. Kiểm tra tất cả kết nối trước khi cấp điện

5.3. Vận hành và giám sát

• Theo dõi đèn LED báo hiệu trạng thái từng kênh
• Kiểm tra nhiệt độ hoạt động định kỳ
• Đo điện áp đầu ra để đảm bảo ổn định
• Ghi chép log hoạt động để phát hiện sớm vấn đề

6. Bảo trì và khắc phục sự cố

6.1. Bảo trì định kỳ

• Vệ sinh bề mặt tản nhiệt hàng tháng để đảm bảo tản nhiệt tốt
• Kiểm tra độ chặt kết nối các đầu dây dẫn
• Đo điện áp đầu ra tất cả các kênh để đảm bảo ổn định
• Kiểm tra hoạt động quạt tản nhiệt (nếu có)

6.2. Xử lý sự cố thường gặp

Hiện tượng	Nguyên nhân	Cách khắc phục
Một kênh không có điện áp	Quá tải kênh đó	Giảm tải và reset
Tất cả kênh mất điện	Lỗi nguồn đầu vào	Kiểm tra cầu chì, nguồn AC
Điện áp không ổn định	Quá nhiệt hoặc quá tải	Cải thiện tản nhiệt, giảm tải
Tiếng kêu bất thường	Quạt hỏng hoặc linh kiện lỏng	Thay quạt, siết chặt linh kiện

7. Lựa chọn nguồn tổng phù hợp

7.1. Tính toán công suất cần thiết

Trước khi chọn nguồn tổng máy in khổ lớn, cần tính toán tổng công suất tiêu thụ:

• Máy in 1m8: 200-300W
• Máy in 2m5: 300-400W
• Máy in 3m2: 400-500W

7.2. Tiêu chí lựa chọn

• Công suất phù hợp: Chọn nguồn có công suất lớn hơn 20% nhu cầu thực tế
• Thương hiệu uy tín: Ưu tiên các nhà sản xuất có kinh nghiệm
• Chế độ bảo hành: Tối thiểu 12 tháng cho sản phẩm chính hãng
• Hỗ trợ kỹ thuật: Đảm bảo có hỗ trợ kỹ thuật chuyên nghiệp

>> Xem thêm: Báo giá tất cả linh phụ kiện máy in bạt, máy in decal quảng cáo

8. Xu hướng phát triển và công nghệ mới

8.1. Công nghệ giám sát thông minh

Nguồn tổng máy in khổ lớn thế hệ mới tích hợp:

• Cảm biến nhiệt độ thông minh
• Hệ thống cảnh báo sớm qua LED/buzzer
• Khả năng kết nối với hệ thống giám sát trung tâm

8.2. Tính năng tiết kiệm năng lượng

• Chế độ standby tự động khi không sử dụng
• Điều chỉnh công suất theo nhu cầu thực tế
• Công nghệ PFC cải thiện hệ số công suất

9. Kinh nghiệm từ thực tế

9.1. Lợi ích thực tế từ người dùng

Theo kinh nghiệm từ các xưởng in quảng cáo sử dụng nguồn tổng máy in bạt 1m8/2m5/3m2:

• Giảm 50% thời gian xử lý sự cố nguồn
• Tăng 30% độ ổn định hoạt động máy
• Tiết kiệm 40% chi phí bảo trì hàng năm
• Cải thiện 25% chất lượng bản in do nguồn ổn định

9.2. Lưu ý quan trọng

• Không nên quá tải bất kỳ kênh nào
• Đảm bảo thông gió tốt cho nguồn tổng
• Sử dụng dây dẫn đúng tiết diện cho từng kênh
• Kiểm tra định kỳ để phát hiện sớm vấn đề

10. Mang lại lợi ích lâu dài cho doanh nghiệp

Nguồn tổng máy in khổ lớn là giải pháp cấp nguồn tối ưu cho các doanh nghiệp hoạt động trong lĩnh vực in ấn quảng cáo hiện đại. Với khả năng tích hợp nhiều mức điện áp trong một thiết bị duy nhất, nguồn tổng máy in bạt 1m8/2m5/3m2 không chỉ giúp tiết kiệm không gian, chi phí mà còn nâng cao độ tin cậy và hiệu quả vận hành của hệ thống máy in.

Việc đầu tư vào nguồn tổng máy in decal chất lượng cao sẽ mang lại lợi ích lâu dài cho doanh nghiệp, từ việc giảm thiểu thời gian chết máy, nâng cao chất lượng sản phẩm đến tối ưu hóa chi phí vận hành. Đây thực sự là một khoản đầu tư thông minh cho bất kỳ doanh nghiệp nào muốn phát triển bền vững trong ngành in ấn kỹ thuật số.

Hãy lựa chọn nguồn tổng máy in khổ lớn từ các nhà cung cấp uy tín để đảm bảo chất lượng, độ bền và dịch vụ hỗ trợ tốt nhất cho hệ thống máy in của bạn.
